M4にメタルフレームを組み込んでみた

G&P メタルフレーム COLT M4A1 M4カスタム日記

どうもこんにちは。ましゅーです。

ミリブロとかでしばしば見かけそうなタイトルではありますが、正確に言うと「昔M4にメタルフレーム組んだけど、そいつガタガタでボロボロやねん。新しいの買って再度組むねん」というお話です。

昔はG&PのSEAL TEAM刻印というガイコツの刻印がカッコ良い黒っぽいメタルフレームを使っていました。

…しかし、当時のフレームは現在のようにそこまで精度が良くなかったのと、初めてのメタルフレーム組み込みということで、上下のフレームがグラグラしたり、チャージングハンドルの動きが固かったりと不具合だらけでした。

その上、何年も酷使して来たのでますますガタガタしており、更にはフレームのピン通す穴周辺に亀裂が入っているという…。

こりゃアカンということで、回改めてメタルフレームを新しいものと交換し、再度組み直すことにしました。

関連記事

今までのM4カスタム日記は下記のリンクより読むことができます。

[スポンサードリンク]
[ad#entry1]

スポンサーリンク

メタルフレームはG&PのCOLT M4A1刻印を使用します

メタルフレームは様々なメーカーから発売されていますが、私がよく使うのは安価で刻印が豊富なG&P製です。

…というより、フレームに限らずM4・M16系の外装カスタムパーツの多くはこのG&Pのパーツを使用しています。

特に最近は安価ながら精度が向上してきているようで、初めてメタルフレームを組んだときのような不具合も無く、M16A4にメタルフレームを組み込んだときはあまりの精度の良さに驚きました。

付属パーツ一切ナシ。フレームだけのG&Pメタルフレームです

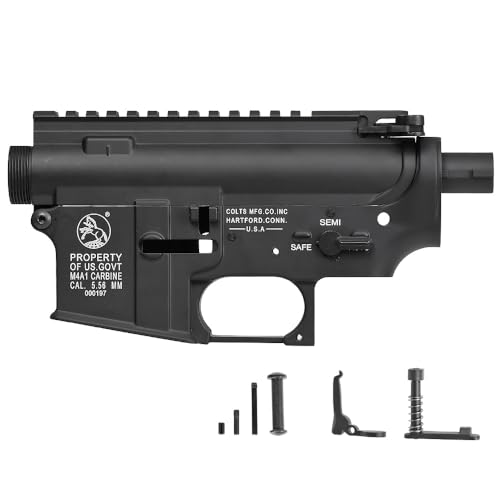

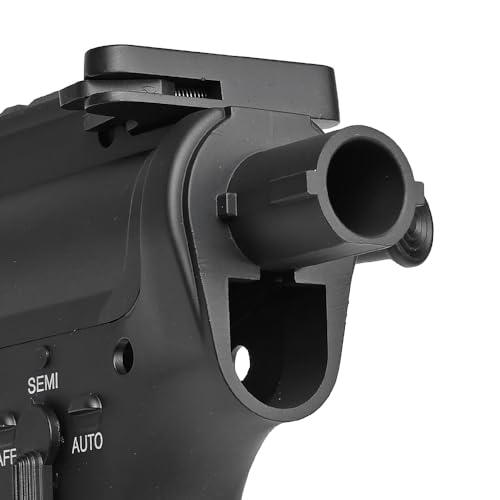

G&P メタルフレーム COLT M4A1

まずこちらがメタルフレーム(G&P製)。刻印はCOLT M4A1タイプで、ストックパイプがカットされていないAタイプを使用。

あちこち探していたら運良く楽天市場にてG&P製M4A1刻印のメタルフレームがあったのでポチりました。価格は手数料とか含めて7195円。

通常15,000円くらいするG&Pのメタルフレームを1万円以内で入手しましたが、何故こんなに安いのかというと、このメタルフレームには従来のG&Pメタルフレームにとは異なり、セット内容は上下フレームだけで、小物パーツなどは一切ありません。

「フレームだけほしい。小物パーツ要らないからその分安くしてよ」っていうユーザーの声(?)に答えてくれた痒いところに手が届くセット内容です。

なお、小物パーツ類は今使っているM4から流用することも出来ますが、せっかくなのでその小物も一緒に注文してみました(後述)。

刻印のディテール

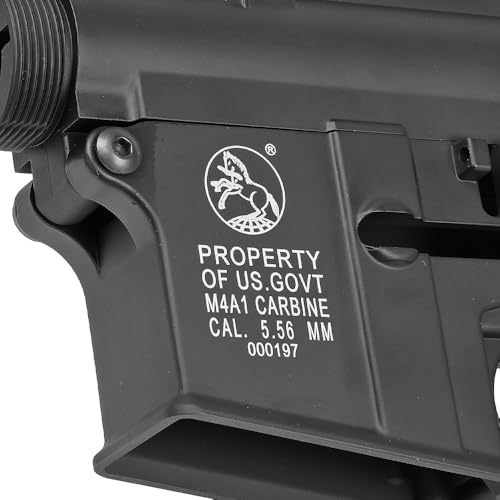

G&P メタルフレーム 刻印

メタルフレームの刻印。PROPERTY OF U.S.GOVT. M4A1 CARBINE CAL.5.56MM.と掘られてます。その下にあるのはシリアルナンバーでしょうか。

なお、先述の通り、G&Pをはじめとする各社のメタルフレームには様々な刻印があります。

作りたいライフルが既に決まっている場合は、それにマッチした刻印を選べば良いのですが、私のように現段階で構想は決まってないけど、将来的にカスタムするだろうなという人はこのCOLT M4A1刻印が無難かと思います。

しかしここ最近はG&P製のメタルフレームも品薄なのか、刻印によっては売り切れだったり取り扱っていなかったりする(私の探し方が悪いだけでしょうか?)。

フレーム小物パーツはG&P メタルフレーム アッセンブリーパーツを使用

本来G&Pのメタルフレームは上下のフレームに加えて、ダミーボルトやフレームピン、ボルトフォアードアシストなどの小物パーツもセットになっています。

しかし、先述の通り今回入手したメタルフレームは安価である反面そういった付属品が一切ありません。

単純に既存のM4(あるいはM16)のフレームを交換するなら、フレーム以外のパーツを流用すれば良いので問題はありませんが、ここはせっかくなので小物パーツも新調することにしました。

G&P メタルフレーム アッセンブリーパーツセット

その小物パーツというのが同じくG&Pのメタル・フレーム・アッセンブリー・パーツ(Aセット)です。こちらも楽天で購入し、価格は手数料含めて7215円。

参考までに前回買ったG&PのFN M16A4刻印のメタルフレーム  は14958円だったので、購入するショップにもよりますが、フレーム単体と小物を別々に買ったほうが若干お得みたいです。

ちなみに”Aセット”とありますが、チャージングハンドルのラッチの形状の違い、マガジンキャッチが左右両方に対応したアンビタイプかの違いでA、B、C、Dの4タイプが存在します。

詳細はG&Pのページ  に写真があるので、迷ったときはそちらで確認してみてください。

メタルフレームアッセンブリーパーツのセット内容

G&P メタルフレーム アッセンブリーパーツセット2

何が付属しているかを確認するため開封してみます。

セット内容は、

  • チャージングハンドル
  • ダミーボルトキャッチ
  • ボルトフォアードアシスト
  • セレクター
  • トリガーガード
  • マガジンキャッチ
  • ダミーボルト
  • ボルトカバー
  • その他(スプリングやネジなど)

このセットのうち一部のパーツ(ダミーボルトとかボルトカバーとか)は通常のG&Pのメタルフレームセットにも付属してますが、ロットやフレームの種類によって付属内容は変わることがあるので注意。

逆にこのセットに無いのは、フレームを固定する3種類のピン(リア・フロント・メカボックスを固定するピン)なので、それだけは流用するか別途購入する必要があります。

[スポンサードリンク]
[ad#entry2]

フレームを組み込みました

フレームやアッセンブリーパーツの紹介が終わったので、あとは組み込むだけです。

…誠に申し訳ありませんが、組み込みに夢中になったため、作業中の写真が無く、ビフォー・アフターの写真のみしか撮影してませんでした。ほんとすまぬ。

メタルフレームを組み込む前のM4

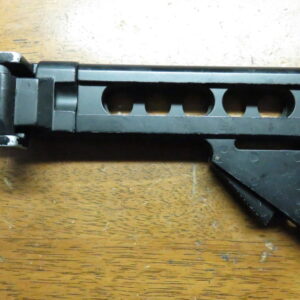

今回組み込んだのは先日(といっても半年ほど前)LR-300タイプの折りたたみストック を取り付けたM4。

ちなみにM4に最初に組み込んだメタルフレーム(SEAL TEAM刻印)は、2008年ごろに購入。この記事の投稿日が2013年1月なので4年以上使ったことになります。

なので、先述の通りあちこちガタが出てるのと、レシーバーピン周辺に亀裂が入っていたので交換するに至りました。

個人的にはSEAL TEAM刻印のガイコツマークが気に入っていたので、亀裂さえなんとか出来れば微調整して救済も考えたのですけどね…(苦笑)

メタルフレームを組み込んだM4

組み込み工程すっとばして完成!!

ストックはパイプの長さの関係上「LR-300ストック」が付けれないので、マルイ純正のM4ストックを装着。フロントもM4サイズのRAS  に交換しました。

フレーム上下のガタつきは全く無く、チャージングハンドルとダミーボルトの連動ギミックも摩擦部分に潤滑剤をスプレーするだけでスムーズに動いてくれました。G&PのフレームにG&Pの小物パーツなので相性は良好。

メタルフレームを組み込んだM4 その2

マガジンキャッチもスプリングのテンションが強く、ガッチリと保持してくれる反面、マガジンの抜き差しはスムーズに行えました。今回組み込んだフレームで特に満足している部分。

セレクターレバーは最初のうちは動きが固かったですが、潤滑剤をスプレーしてカチカチ動かしていたらクリック感は少ないものの、動きが柔らかくなりました。

昔のフレームを使用していた頃はゲーム中に小さい衝撃が加わってセレクターの位置が変わることが何度かあったけど、これならそういう心配はないと思います。

メタルフレームを組み込んだM4 その3

せっかくなのでフォアグリップ、レイルカバー、ダットサイトを装着してみました、元が軽いのでアクセサリーを付けても軽いです。

M16A4とM4

M16A4と並べてみました。

M4系を作るとM16系が欲しくなり、M16系を作るとまたM4系が欲しくなるという。なので両方作っちまえばいいじゃないか! ということで両方作りました。

M16とM4はパーツに互換性があるので同時進行でカスタムを進めることが出来て楽です。

[スポンサードリンク]
[ad#entry3]

まとめ

といった具合に、M4のメタルフレームを交換するためにメタルフレームとアッセンブリーパーツのレビューしてみましたが、スマホのカメラで撮影すると画質がなんとも残念。新しくデジカメでも買おうかなと思う次第です。

なお、「M4 フレーム 組み込み」みたいな検索フレーズでウチにたどり着いた方には「組み込み作業を見たかったのにィ…!!」ってなった人もいると思います。

今回は組み込み作業すっ飛ばしましたが、今シリーズとは別のM4A1を作る企画『M4A1製作日記 』ではもうちょこっと詳しくメタルフレームの組み込みを解説していますので、よかったら合わせてお読みください。
