上司「4号戦車 J型を組み立てるから空襲警報が出ても普段通り出勤な」

4号戦車 J型(中期)の牽引装置のチェーンを自作 4号戦車 J型

確か、私がサイバーホビー(ドラゴン)の4号戦車 J型 中期生産型のキットを紹介したのが4月19日でした。

しかし、いま日付を見たら6月19日で、2ヶ月経過しても組み立て完了どころか車体下部すら満足に完成してないという始末。…いつものことですが。

これには様々な原因(言い訳)があって、残業続きで帰るとグッタリだったり、土日はフェスに行ったり…などなど、やむにやまれぬ事情があったのです。

ただ、それを公表すると更新を楽しみにしてる戦車モデラーさん達がガッカリするので、アルケット社の工場が爆撃されたせいで作れなかったということにします。

史実では1943年11月26日にアルケット社のシュパンダウ工場(ベルリン)が爆撃され、3号突撃砲の生産がストップしたとのこと。

仮に爆撃されても4号戦車 J型はニーベルンゲンヴェルケやフォマークが製造担当だし、もっと言うと当ブログの模型製作の遅延とは何ら関係ない。

…意味不明な供述はこの辺にしておいて、今日も「4号戦車 J型」つくっていきます。

さて、前回、転輪の組み立てや車体下部のパネルの取り付けまで進みましたが、今回はその続きからスタートします。具体的には

  • 脱落防止チェーンを自作する
  • 車体前部に予備履帯を取り付ける
  • フェンダーを取り付ける

といった内容です。

ただ説明書通りにパーツを取り付けるだけでなく、要所要所にディテールアップを施してみたので、そちらも参考になれば幸いです。

スポンサーリンク

牽引フックの脱落防止チェーンを自作してみた

組み立てを進める前に、ちょっとしたディテールアップをしてみようと思います。

具体的に何をするかというと、牽引装置につく「フック」の脱落を防止するためのチェーン(鎖)を自作してみたわけです。

4号戦車 J型(中期)の牽引装置のチェーンを自作

こんな感じにね。

本来はキット同梱のエッチングパーツや別売のディテールアップパーツなどで再現するものですが、あいにく今回のキットには入ってなかったし、かといってアフターパーツを買うのもどうかと。

そんなわけで、「プラモ日記」さんの方法を参考に、銅線を使って脱落防止用のチェーンを作ってみました。

極細チェーンの作り方
お友達のhirozさんからリクエストがありましたので、極細チェーンの作り方を書きますね。これはモケモケの店長か…

用意するもの

4号戦車 J型(中期) 牽引装置のチェーンを自作。使った銅線

銅線を使ったチェーンなので、まず最初に必要となるのは当然ながら「銅線」です。ホームセンターなどで普通に売っています。

この銅線はボッシュライトのコードを再現するために買った0.28mmですが、これだと太くてチェーンというより履帯交換用ワイヤーっぽく見えます(苦笑)。もっと細いヤツの方が良い。

ちなみにプラモ日記は0.15mmの銅線を使用されているとのことなので、次回ワイヤーを作る時は0.15mmを使ってみようと思います。

また、銅線の他には銅線をカットするためのニッパーや、銅線をねじる時に使うラジオペンチ、ねじった銅線を潰すためのペンチ(もっといえば万力があると良い)などを使います。

銅線をねじる

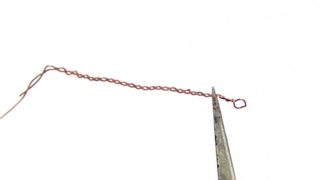

4号戦車 J型(中期)の牽引装置のチェーンを自作。銅線をねじる

銅線を適当な長さにカットしてジリジリと捻っていきます。作るものはチェーン(鎖)ですので、均等な輪が出来るように意識して捻ります。

…が、実際やってみるとそこまで神経質にならなくてもギチギチ捻っていくだけである程度良さげな輪っかが出来ていきます。

ペンチ(万力)で輪っかを潰す

4号戦車 J型(中期)の牽引装置のチェーンを自作。ねじった銅線を万力で潰す

ねじった銅線はラジオペンチ、もっと欲を言えば万力でギューッと潰してやります。

ただ、極細の銅線だと力を入れすぎるとプツンと断線するおそれがあります。力は入れても入れすぎには注意。

今回は幸いなことに、0.28mmというある程度太い銅線を使ったおかげか、ギチギチにつぶしても断線しませんでした。

4号戦車 J型(中期)の牽引装置のチェーンを自作。チェーンの完成

潰した部分は綺麗に平ぺったくなっており、なんとなくチェーンっぽくなっているのがわかります。

ただ、円の形がちょっと楕円になっているので、もう少し真円に近づけるためにしっかり捻ってやる必要があると思いました。

4号戦車 J型(中期)の牽引装置のチェーンを自作。チェーンの完成2

車体後部の牽引フックにも取り付けてみました。

一応チェーン”らしさ”はあるものの、見た感じ鎖というよりはロープっぽくなっています。銅線が太いために肉厚になってしまうのが原因ですね。

今回はこの0.28mmでつくったチェーンを使いますが、次回はもっと極細のものを使ってやろうと強く決心した瞬間でした。

スポンサーリンク

車体前部に予備履帯を取り付ける

おつぎは車体下部の前面装甲板やブレーキ点検ハッチなどを組み立て、そいつに予備履帯を乗っけてやります。

フロントパネルは前回で取り付けましたが、ブレーキ点検ハッチなどが取り付けられる前面装甲板はまだなので、まずはそいつの組み立てから入ります。

この装甲板の上に予備履帯を取り付けるために履帯用のラックを作るのですが、このパーツはプラパーツかエッチングパーツのどちらかを選択して作ります。

4号戦車 J型(中期)の説明書。

説明書は6番に入ります。

先述の通り、まずは車体下部の上面装甲板にブレーキ点検ハッチなどを取り付けるところから始まり、その上に履帯を保持するためのラックを接着します。

車体下部 上面装甲板の組み立て

ブレーキ点検ハッチなどを取り付ける装甲板を組み立てます。

こいつのことを一応、「車体下部 上面装甲板」などと呼んでいますが、果たしてこの呼び方で合っているのか、未だに「?」なところがあります。

正直言うと、何個も戦車作っといて未だ「車体下部(上部)ってどこまでだっけ??」なレベルで、こいつを”車体下部”に当てはめて大丈夫なのかという不安すらあるレベル。

しかし、ただでさえ製作に遅れが発生してるのに装甲板の呼び方ごときで遅延させては総統閣下に怒られる。なのでもうコレでいきます。

もしも「そんな呼び方じゃねーし!」って人がいらっしゃったら、コメントでもメールフォームでも良いので正式名称を教えて下さい(切実)。

4号戦車 J型(中期) 車体下部 上面装甲板の組み立て

こちらが車体下部 上面装甲板。ここにブレーキ点検ハッチを2枚取り付けます。

この頃の4号戦車 J型のブレーキ点検ハッチはまだ通気口カバーがついているタイプのものですが、時期が進むとこのカバーが廃止されて簡素な取っ手に変わります。

装甲板に穴を開ける

4号戦車 J型(中期) 車体下部 上面装甲板の穴あけ

説明書を見ると「装甲板に穴を開けよ」と指示があります。

予備履帯パーツの裏側にある突起を差し込むためのダボ穴で、合計5ヶ所に穴を開けます。

4号戦車 J型(中期) 車体下部 上面装甲板の穴あけ2

装甲板を裏返すと「ここに穴を開けるんやで」とばかりに半穴があるので、ピンバイスをつかってゴリゴリ穴をあけてやりました。

最初は裏側から穴を開け、貫通したら今度は表側からも刃を通します。ちなみにピンバイスのドリル刃は0.8mmを使用。

予備履帯を組み立てる

4号戦車 J型(中期) 予備履帯の組み立て

おつぎは予備履帯を組み立てます。

車体下部 上面装甲板に取り付ける予備履帯は、マジックトラックと装甲板のダボ穴に合わせる突起がついた履板パーツを組み合わせて作ります。

4号戦車 J型(中期) 予備履帯の組み立て パーツの押し出しピン跡

なお、マジックトラックにせよランナーに引っ付いてる履板にせよ、よく見ると押し出しピン跡が残っています。

車体に取り付ける履帯ならまだしも、車体前面に堂々と乗っかかる予備履帯でピン跡を残すとものすごく目立つので、面倒ですが一つ一つ消していきます。

…察しのいい人は気づくと思いますが、マジックトラックの履板1枚1枚にも押し出しピン跡が残ってます。つまり後ほど180枚以上の履板のピン跡を消す作業(苦行)が待ってます。お楽しみに。

4号戦車 J型(中期) 車体下部 上面装甲板に予備履帯を取り付ける

ピン跡を消したら履板の位置を間違えないように1枚ずつ接着して、上面装甲板にはめこみます。

当初は履帯の塗装を考慮して接着は後にしようと思いましたが、ここにはエッチングパーツで作るラックが付けられるので、無闇に履帯を着脱するとエッチングも一緒にもげる可能性があります。

そういった理由から、予備履帯を装甲板に接着することにしました。

エッチングパーツで予備履帯のラックを作る

4号戦車 J型(中期) エッチングパーツ予備履帯のラックを作る

車体下部 上面装甲に取り付けられる予備履帯には、装甲板に溶接された突起(ラック)によって保持されています。

このラックパーツはプラスチックとエッチングパーツの2種類が用意されているので、エッチングパーツが苦手って人はプラスチックを使えば大丈夫。

エッチングパーツとプラパーツのにはそれぞれ利点・欠点があり、

  • エッチング
    • 肉薄で実物同等のスケール感を再現できる
    • 折り曲げ・接着がやや難しい
  • プラスチック
    • 肉厚で実物よりも分厚くなる
    • 折り曲げが不要で接着しやすい
    • 履帯のピンを保持するモールドが入っている

といった具合にそれぞれ一長一短なので、好きな方を選びます。

4号戦車 J型(中期) エッチングパーツ予備履帯のラックを作る2

で、私はエッチングパーツを使いました。

小さいのでふっ飛ばさないように注意しつつ、折り曲げ線をたよりに直角に曲げ、接着面に薄く瞬間接着剤を塗って装甲板側にあるガイドに接着。

4号戦車 J型(中期) エッチングパーツ予備履帯のラックを作る3

なお、プラパーツは厚みがあるので問題ありませんが、エッチングパーツだと薄いのでラックと履板のピンのモールドの間に隙間ができてしまいます。

気になる人は瞬間接着剤をパテ代わりに流し込んだり、プラ棒などで隙間を埋めてやるなりして上手いこと処理しておいて下さい。

また、先述の通り、プラパーツには履帯のピンを保護する突起のモールド(車体を正面から見て左側にあるラック部分)が再現されておりますが、エッチングパーツだとツルツルで何もない状態

そのため、仲田裕之氏はラックの外側に0.6mmのプラ棒に0.4mmの穴を開けたものを取り付けることでこれを再現しています。

余剰パーツでラックのモールドを再現する

本当はスルーしても良かった「予備履帯ラックのモールド」ですが、あそこまで書いちゃった以上スルーするのもどうかと思う。

ってなわけで、私も仲田師匠にならってこのモールドを再現してみようと思います。ディテールアップパーツを更にディテールアップしちゃうわけです。

…とは言ったものの、現時点で0.6ミリのプラ棒なんてハイテクな代物は無いので別のものを使う必要があります。

4号戦車 J型(中期) 予備履帯のラックのディテールアップ

なにか良さげなモノはないかと、余剰パーツを探っていたところ「オストヴィント」のジャンクパーツの中にあったサスペンションのカバーに目をつける。

こいつの裏側にある突起のうちの一つが良さげな太さだったので、これに0.5mm(0.4mmが無かったんだよォ…)のピンバイスで穴をあけ、ナイフで切り落として断面を平らにする。

そしてそいつを履帯ラックに取り付けてやれば履帯のピンを保持するモールドが完成というわけです。

4号戦車 J型(中期) 予備履帯のラックのディテールアップ2

また、その反対側は薄いエッチングパーツであるがゆえに出来てしまった隙間を何とかするべく、履帯の「ピン」を延長させようと試みる。

ぶっちゃけ、ここはプラパーツでいくらでも代用出来るけど、問題はこの隙間にキレイにパーツをくっつけること。これがまた至難の業で、ブキッチョな私には地獄のような作業でした。

なので、ラックと履帯の隙間に「ピン」を模したパーツを挟むのではなく、いっそラックを貫通させてやろうと、先程の牽引フックのチェーンで使った銅線をブスリと差し込む。

そして瞬間接着剤でくっつけて、適度な長さでバツンと切断すればいい具合にラック内側の隙間を埋めることができ、同時にラックの頭に履帯のピンが少しはみ出るような質感を付与することに成功。

デジカメが悲鳴上げるレベルの細かい作業でしたが、これで予備履帯と履帯を保持するラックにおける不満点が解消され、心置きなく次の作業に進むことが出来ます。

4号戦車 J型(中期) 車体下部 上面装甲板の取り付け

出来上がった上面装甲板を車体下部に接着します。

上下車体など大きなパーツを接着するときと同じように、マスキングテープで仮止めして隙間をなくし、流し込み接着剤をつかって車体に接着。

正面装甲にも履帯を取り付ける

4号戦車 J型(中期) 車体下部・前面装甲板の履帯ラック

車体下部 上面装甲と比べるとやることは少なめですが、正面装甲にも予備履帯を置いておきます。

まずは牽引具に橋を架けるようにラックを追加します。

これは説明書通りですが、ここに引っ掛ける履帯は塗装を考慮して取り外しできるように、きもち緩めにセッティングしておきました。

4号戦車 J型(中期) 車体下部・前面装甲板の予備履帯

正面装甲に取り付ける履板10枚の押し出しピン跡などを処理し、1枚1枚接着します。

4号戦車 J型(中期) 車体下部・前面装甲板の予備履帯2

あとはラックの上にスポッと差し込むだけ。

ラックをやや緩めに取り付けたおかげで履帯が取り外しやすくなってます。

スポンサーリンク

フェンダーを車体に取り付けるまでの流れ

続いては車体の両サイドに取り付ける「フェンダー」をつくっていきます。

このフェンダーはタミヤのキットだと車体上部と一体になっている場合が多いですが、ドラゴンのキットでは別パーツとなっていました。

また、4号戦車 J型なのでフェンダーにはシュルツェンを固定するためのフックがついています。こちらも注意しつつ加工していこうと思います。

4号戦車 J型(中期) フェンダー

説明書は7番。フェンダー前後をつくり車体に取り付けるといった流れです。

シュルツェン架を加工する

4号戦車 J型(中期) フェンダーのシュルツェン架の加工

こちらが4号戦車 J型のフェンダーです。

このフェンダーにはシュルツェンを引っ掛けるステー(シュルツェン架)が片側5ヶ所あります。

シュルツェン本体が薄っぺらいパーツになのに対し、ステーの方はそこそこ肉厚でスケール感がおかしい気がしたので、少しだけ削って薄くしてやろうと思います。

4号戦車 J型(中期) フェンダーのシュルツェン架の加工2

肉厚とはいえ、パーツ単位でみると薄くもげやすいので、削ってるときに動かないように注意しつつ丁寧にヤスリで削ります。

4号戦車 J型(中期) フェンダーのシュルツェン架の加工 加工前後の比較

左側が削って薄くしたシュルツェン架。デフォルトの半分くらいの厚さにしてみました。

ここまで薄くすると折れやすくなるので、以後の扱いは注意すると同時に、万が一折れてしまったら接着して1日以上は絶対安静に。

フロントフェンダーの組み立て

4号戦車 J型(中期) フェンダーの組み立て・取り付け

つづいて、フェンダー前部にパーツを取り付けます。

取り付けるパーツは3点だけですが、注意したいのはフェンダースプリングを模した細長いパーツ。

細いし小さいしで紛失注意なのは言わずもがな、スプリングの中央辺りにゲートが残るため処理でしくじるとポキッとやってしまいます(オストヴィントの時に散々苦しめられました)

なので、この手の小さい(細長い)パーツは先に接着してゲートなりスジなり処理するようにします。

車体にフェンダーを取り付ける

4号戦車 J型(中期) フェンダーの組み立て・取り付け2

フェンダーもまた大きなパーツなのでいきなり接着するのではなく、仮組みして位置関係を把握した上でマスキングテープを駆使して隙間をなくし、流し込み接着剤で固定。

フェンダーを車体に取り付けると一気に戦車っぽい形になりました。

アルケット社の工場で働くミハイル君は「この戦車にパンターの砲塔乗せたらカッコ良くね?」と上司に話したそうですが、上司は鼻で笑ったそうです。

4号戦車 J型(中期) フェンダーの組み立て・取り付け3

また、車体の後ろの方にはエンジンルームと戦闘室を区切るための壁を差し込んでおきます。

リアフェンダーの組み立て

4号戦車 J型(中期) フェンダーの組み立て・取り付け4

今度は後部のフェンダーを取り付けます。

フロントフェンダーと違い、こちらはフェンダーそのものを先に車体に取り付けてから組み立てます。

やることはフロントとだいたい同じ。マッドガードを取り付けて、フェンダースプリングを間に橋渡しするようにくっつけるというもの。

パーツ数が多く、なおかつ説明書の記載がわりとイジワルなドラゴンですから、安直に接着するのではなく、こういった仮組みは必須となります。慌てずじっくり作っていきましょう。

スポンサーリンク

これで車体下部がほぼほぼ完成!

残業が多かったりアルケット社の工場が爆撃されたりでなかなか進まない4号戦車 J型ですが、2ヶ月かけてようやく車体下部が完成しました。

…いや、まだ細かい部分は残ってますけど”ほぼほぼ完成”ということにしておきます。しておいてください。

今作ってる4号戦車 J型が8月~9月に生産されたものですが、ここから2ヶ月も経過する頃にはシュルツェンが網状のトーマシールドになったり、上部転輪が3つに減らされたりします。

早くしないと「中期生産型」ではなく、後期型とか最後期型なんて呼ばにゃならん…。

選択パーツに頭を抱えながら「4号戦車 J型」の車体上部を作ってみた。
4号戦車 J型(中期型)の車体下部が完成したので今度は車体上部を組み立てます。ディテールアップを施したり、選択パーツについて解説を入れてみたりとやたらボリュームのある内容となりました。

お次は車体上部の基礎をつくりますよ。
